LVS + keepalived 实现负载均衡

概述

负载均衡的类型

负载均衡可以采用硬件设备，也可以采用软件负载。但是商用硬件负载设备成本通常较高，所以一般情况下会采用软件负载。

软件负载解决的两个核心问题是：选谁、转发，其中最著名的是 LVS。

LVS 概述

LVS 的英文全称是 Linux Virtual Server，即 Linux 虚拟服务器。是由章文嵩博士发起的自由软件项目，它的官方站点是 www.linuxvirtualserver.org

Linux 2.4 内核以后，LVS 已经是 Linux 标准内核的一部分。

LVS 可以将请求分发给后端真实服务器处理

有许多比较著名网站和组织都在使用 LVS 架设的集群系统，例如：Linux 的门户网站（<www.linux.com>）、向 RealPlayer 提供音频视频服务而闻名的 Real 公司（<www.real.com>）、全球最大的开源网站（https://sourceforge.net/）等。

LVS 提供了多种调度算法：

• 轮询调度（Round-Robin Scheduling）

• 加权轮询调度（Weighted Round-Robin Scheduling）

• 最小连接调度（Least-Connection Scheduling）

• 加权最小连接调度（Weighted Least-Connection Scheduling）

• 基于局部性的最少链接（Locality-Based Least Connections Scheduling）

• 带复制的基于局部性最少链接（Locality-Based Least Connections with Replication Scheduling）

• 目标地址散列调度（Destination Hashing Scheduling）

• 源地址散列调度（Source Hashing Scheduling）

• 最短预期延时调度（Shortest Expected Delay Scheduling）

• 不排队调度（Never Queue Scheduling）对应: rr|wrr|lc|wlc|lblc|lblcr|dh|sh|sed|nq

还有三种转发规则：

• NAT：简单理解，就是数据进出都通过 LVS，性能不是很好。



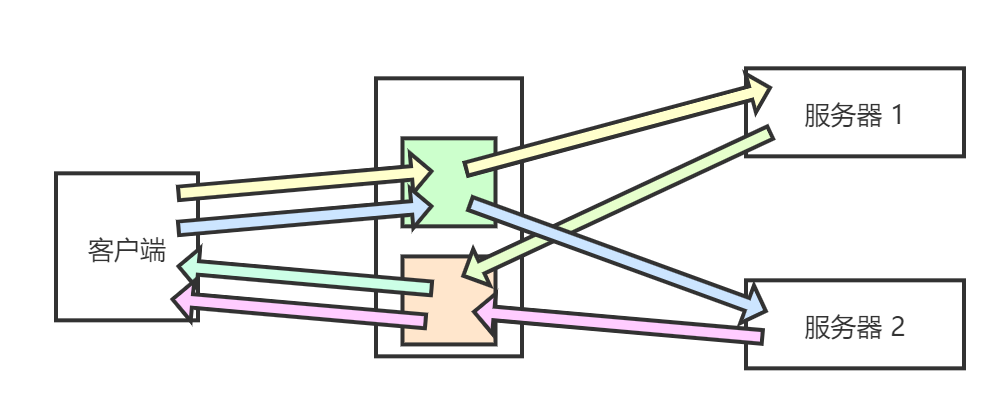

• TUNL：简单理解就是隧道，将输入输出分离，但实际上效果并不显著。

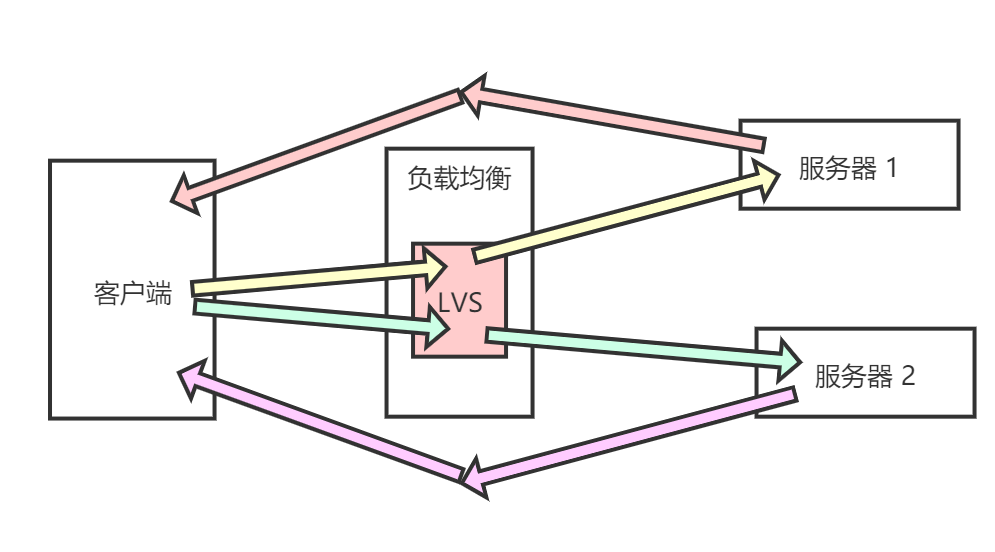

• DR：最高效的负载均衡规则，服务器直接将数据返回给服务端，无需经过负载均衡。



LVS 的体系结构

• 最前端的负载均衡层，用 Load Balancer 表示

• 中间的服务器集群层，用 Server Array 表示

• 最底端的数据共享存储层，用 Shared Storage 表示

在用户看来，所有的内部应用都是透明的，用户只是在使用一个虚拟服务器提供的高性能服务

Keepalived 介绍

因为所有的请求都要经过负载均衡，所以负载均衡服务器必然是非常重要，不能挂掉，说白了就是要keep the LVS alived。

我们这里的演示需要 Keepalived 提供的功能就是可以配置 2 台 LVS，一台主机，一台备机。并且检测任何一个节点是否还活着。

LVS 的优点

抗负载能力强，因为 LVS 工作方式的逻辑是非常之简单，而且工作在网络 4 层仅做请求分发之用，没有流量，所以在效率上基本不需要太过考虑。

七层网络协议：应用层、表示层、会话层、传输层、网络层、链路层、物理层

有完整的双机热备方案，当节点出现故障时，LVS 会自动判别，所以系统整体是非常稳定的。

基本上能支持所有应用，因为 LVS 工作在 4 层，所以它可以对几乎所有应用做负载均衡，包括 http、数据库、聊天室等等。

LVS 与 Nginx 的对比

• 负载度：LVS 优于 Nginx

• 稳定度：LVS 优于 Nginx

• 服务器性能要求：LVS 优于 Nginx

• 网络层数的效率：LVS 优于 Nginx

• 功能多少：Nginx 优于 LVS

LVS + Keepalived 的应用场景

主要使用在大型网站负载均衡。

LVS + Keepalived 的安装和负载均衡配置

软件环境

CentOS 7（4台），这里用虚拟机演示，包括：

• 2 台负载均衡：LVS + Keepalived（主机名分别为 node01 和 node02）

• 2 台 http 服务器（主机名分别为 node03 和 node04）

http 服务器安装配置（2 台）

接下来的配置都是针对两台 http 服务器，也就是 node03 和 node04，进行的操作。每个操作都要对两个服务器分别进行。

首先，给后 2 台服务器装 http 服务器：

yum -y install httpd

设置 http 开机自启动：

[root@node03 ~]# systemctl enable httpd.service
Created symlink from /etc/systemd/system/multi-user.target.wants/httpd.service to /usr/lib/systemd/system/httpd.service.

开启 http 服务：

systemctl start httpd.service

查看 http 服务状态：

systemctl status httpd.service

运行状态为 active 说明运行正常。

如果一切顺利，此时，可以使用浏览器进行访问测试，输入两台 http 服务器的 IP 即可测试：

两台机器的页面是一样的，这样的话我们就无法区分究竟是哪一台 http 服务器在提供服务了。因此，我们需要定制两个页面。

对于两台机器，在 /var/www/html 目录下，创建 index.html 文件，随意写内容，能够区分这两台机器即可。比如在 node03 中写入：

[root@node03 ~]# vi /var/www/html/index.html

node3333333333333333333

而在 node04 中写入：

[root@node04 ~]# vi /var/www/html/index.html

node444444444444444444

此时访问，是可以区分这两台机器的：

给两台机器创建 realserver 脚本配置文件：

vi /etc/init.d/realserver

在两个配置文件中都粘贴以下内容，其中 192.168.248.100 是虚拟 IP，注意要与其他机器在一个网段，IP 不能冲突，用于后面的访问：

#!/bin/bash
#description : start realserver
SNS_VIP=192.168.248.100
/etc/rc.d/init.d/functions
case "$1" in
start)
echo " start LVS of REALServer"
/sbin/ifconfig lo:0 $SNS_VIP broadcast $SNS_VIP netmask 255.255.255.255 up
echo "1" >/proc/sys/net/ipv4/conf/lo/arp_ignore
echo "2" >/proc/sys/net/ipv4/conf/lo/arp_announce
echo "1" >/proc/sys/net/ipv4/conf/all/arp_ignore
echo "2" >/proc/sys/net/ipv4/conf/all/arp_announce
;;
stop)
/sbin/ifconfig lo:0 down
echo "close LVS Directorserver"
echo "0" >/proc/sys/net/ipv4/conf/lo/arp_ignore
echo "0" >/proc/sys/net/ipv4/conf/lo/arp_announce
echo "0" >/proc/sys/net/ipv4/conf/all/arp_ignore
echo "0" >/proc/sys/net/ipv4/conf/all/arp_announce
;;
*)
echo "Usage: $0 {start|stop}"
exit 1
esac

分别给两台机器中刚刚创建好的 realserver 文件赋予可执行权限（其实只给属主可执行权限即可）：

chmod ugo+x /etc/init.d/realserver

分别启动两台机器的 realserver：

[root@node03 ~]# service realserver start
/etc/init.d/realserver: line 4: /etc/rc.d/init.d/functions: Permission denied
 start LVS of REALServer

ifconfig 查看，此时是多出了一块网卡：

LVS +Keepalived安装配置（主 LVS）

以下配置针对 node01，node02 也可以顺便配了，因为后面还是要进行相同的配置。

如果系统版本是 2.4 以上，Linux 将内置 LVS。所以，我们可以先查看一下系统版本：

[root@node01 ~]# uname -a
Linux node01 3.10.0-327.el7.x86_64 #1 SMP Thu Nov 19 22:10:57 UTC 2015 x86_64 x86_64 x86_64 GNU/Linux

我的系统内核版本为 3.10.0，显然已经内置了 LVS，无需手动安装。

然后使用 yum 安装 Keepalived：

yum -y install keepalived

若出现了下面的冲突报错，说明 Keepalived 和 5.5.58 版本的 MySQL 不兼容：

我们可以暂时将其删除。因为是通过 rpm 安装的，所以可以直接通过 rpm 卸载：

rpm -e MySQL-server-5.5.58-1.el7.x86_64

卸载好 MySQL，可以尝试重新安装 Keepalived：

yum -y install keepalived

安装完成后，可以使用 rpm 命令查看到它的配置文件位置：

rpm -ql keepalived

可以猜到，Keepalived 的配置文件应该是 keepalived.conf 这个。先将这个配置文件清空覆盖：

> /etc/keepalived/keepalived.conf

编辑这个清空了的配置文件：

vi /etc/keepalived/keepalived.conf

在配置文件中加入以下内容。修改 state 为 MASTER，也就是主 LVS。网卡名是虚拟网卡的名字，我这里是 ens33。然后把 VIP 设置成前面 http 服务器指定的那个 IP，我这里是 192.168.248.100。注意有两处需要修改 VIP 的地方。最后还要把真实 IP 修改成两个 http 服务器，也就是 node03 和 node04 的 IP：

global_defs {
#   notification_email {
#   }
#   smtp_connect_timeout 30
        router_id LVS_DEVEL
}
vrrp_instance VI_1 {
        state MASTER
        interface ens33
        virtual_router_id 51
        priority 100
        advert_int 1
        authentication {
                auth_type PASS
                auth_pass 1111
        }
        virtual_ipaddress {
                192.168.248.100
        }
}
virtual_server 192.168.248.100 80 {
        delay_loop 6
        lb_algo wrr
        lb_kind DR
        nat_mask 255.255.255.0
        persistence_timeout 0
        protocol TCP
        real_server 192.168.248.141 80 {
                weight 1
                TCP_CHECK {
                        connect_timeout 10
                        nb_get_retry 3
                        delay_before_retry 3
                        connect_port 80
                }
        }
        real_server 192.168.248.142 80 {
                weight 2
                TCP_CHECK {
                        connect_timeout 10
                        nb_get_retry 3
                        delay_before_retry 3
                        connect_port 80
                }
        }
}

启动服务：

[root@node01 ~]# service keepalived start
Redirecting to /bin/systemctl start  keepalived.service

可以查看日志信息：

tail -f /var/log/messages

查看启动状态：

service keepalived status

LVS + Keepalived 负载均衡测试

转发测试，通过 VIP 进行访问，真实处理请求的不一定是哪个 http。IP 后面加一个随机数，这样避免浏览器缓存数据造成结果不准确：

故障移除测试。关掉某台 http 服务器的 http 服务，模拟该服务器挂了。比如停掉 node3 的服务：

systemctl stop httpd.service

此时，挂掉的机器，自动移除。使用浏览器访问虚拟的 VIP，将只能访问到 node04：

故障恢复自动添加测试。重新开启 node03 的服务，模拟故障恢复：

systemctl start httpd.service

此时，可以再次访问到 node03：

LVS 备机搭建（备 LVS）

还是先查看一下系统版本，如果系统版本在 2.4 以上，Linux 将内置 LVS：

[root@node02 ~]# uname -a
Linux node02 3.10.0-327.el7.x86_64 #1 SMP Thu Nov 19 22:10:57 UTC 2015 x86_64 x86_64 x86_64 GNU/Linux

当然没问题，版本足够高，系统内核已经内置了 LVS。

然后安装 Keepalived：

yum -y install keepalived

若有冲突报错，删除一下 MySQL 数据库：

rpm -e MySQL-server-5.5.58-1.el7.x86_64

再次尝试安装 Keepalived：

yum -y install keepalived

清空覆盖配置文件：

> /etc/keepalived/keepalived.conf

编辑配置文件：

vi /etc/keepalived/keepalived.conf

在配置文件中加入以下内容，注意修改 VIP 和每个 http 服务器的 IP：

global_defs {
#   notification_email {
#   }
#   smtp_connect_timeout 30
        router_id LVS_DEVEL
}
vrrp_instance VI_1 {
        state MASTER
        interface ens33
        virtual_router_id 51
        priority 100
        advert_int 1
        authentication {
                auth_type PASS
                auth_pass 1111
        }
        virtual_ipaddress {
                192.168.248.100
        }
}
virtual_server 192.168.248.100 80 {
        delay_loop 6
        lb_algo wrr
        lb_kind DR
        nat_mask 255.255.255.0
        persistence_timeout 0
        protocol TCP
        real_server 192.168.248.141 80 {
                weight 1
                TCP_CHECK {
                        connect_timeout 10
                        nb_get_retry 3
                        delay_before_retry 3
                        connect_port 80
                }
        }
        real_server 192.168.248.142 80 {
                weight 2
                TCP_CHECK {
                        connect_timeout 10
                        nb_get_retry 3
                        delay_before_retry 3
                        connect_port 80
                }
        }
}

启动 Keepalived 服务：

[root@node02 ~]# service keepalived start
Redirecting to /bin/systemctl start  keepalived.service

查看 keepalived 的运行状态：

service keepalived status

查看日志：

tail -f /var/log/messages

LVS 主备测试

备机自动切换测试。关闭主 LVS 服务器的 keepalived 服务，模拟主 LVS 挂掉：

[root@node01 ~]# service keepalived stop
Redirecting to /bin/systemctl stop  keepalived.service

访问浏览器VIP，还是照常工作

主机启动，主机自动上位：

[root@node01 ~]# service keepalived start
Redirecting to /bin/systemctl start  keepalived.service
